建筑梁、柱、剪力墙,清水模板如何支设?

发布日期:2019-07-26 作者: 点击:

1、梁、柱、剪力墙模板支设采用钢管配合螺栓加固。模板背龙骨用60mm×90mm方木,龙骨间距300mm。柱、剪力墙箍间距500mm。柱模安完以后,全面复核模板的垂直度、对角线长度差、截面尺寸等、支撑牢固。

模板安完后,检查中心线,标高,断面尺寸等项目,支模架及梁模夹具牢固,偏差超过时应进行校正,底模楼规定起拱,柱子上端头与梁模板交处的空隙,采用硬塑泡沫块或木模镶拼嵌补。

楼板模板下支撑有足够强度和刚度,支撑平面平整(底层土应夯实)。

柱、剪力墙子支撑使用Φ48x3.5钢管,或可调拉杆(花篮螺栓),每面设4根支撑(或拉杆),上下各两道。如下图所示;

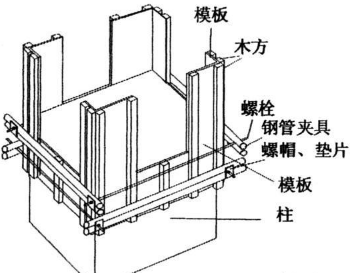

框架柱、剪力墙支模示意图

2、柱、剪力墙模校正:

校正采用经纬仪通过可调拉杆,纵横坐标钢丝,调整柱、剪力墙模拉杆螺栓,达到轴线位置准确,对角线相等,随后上紧柱、剪力墙箍扣件。在浇筑混凝土施工时,事先预埋好校正模板的拉结锚环,模板根部予埋短钢筋。如图:

3、浇注柱、剪力墙混凝土时,采用工具式独立操作平台施工。柱、剪力墙模板严禁与连续梁模板的钢管排架支撑体系连接,以防外力使控制柱、剪力墙坐标网和模板位移。

支撑体系施工:框架支模采用钢管支撑,因框架梁自重较大,故钢管排架支撑杆采用双肢立杆,间距根据设计图纸经计算确定,水平连杆高度为1200mm,并设纵横剪刀撑。

模板支撑钢管架示意

本案包括模板配置数量、模板设计、模板加工、模板堆放与吊装、模板安装、模板拆除以及模板日常维护与管理,可谓面面俱到。小贴士:收藏随时看,下载永流传。

4、施工步骤如下:

1)对进场的钢管、扣件进行全面检查,不使用有弯曲、凹陷、裂纹的钢管,并抽样进行机械性能试验。

2)在梁底设双肢立杆,立杆顶端扣钢管脚手架铁靴脚,立杆沿梁长度方向间距取900mm,板底立单肢立杆,间距为小于700mm,钢管下部设垫木,以保护下层楼板。

3)梁下设通长横杆90mmx90mm木方。在层高范围双向设置横杆,梁下小横杆设置60×90mm木方,长度500mm,间距300mm。

4)双向设置剪刀撑。

5)支梁底模时要校核起拱高度:当梁跨度大于等于4米时起拱高度为梁跨度的2‰,随时检查梁底平整度。大梁侧模板由对拉螺栓连接固定,竖向设两排拉杆,横向间距400mm,侧模组装时要在梁两端拉线,以保证梁侧面的平整度,侧模外用木方作横肋,以保证大梁平直度,大梁间设水平支顶。用穿梁套管控制梁宽度。

6)调整顶板支柱、剪力墙高度,调平大龙骨后,铺设楼板模板.平台楼板支完后,用水平仪检测模板高度,并调整模板的平整度。

7)支撑系统施工完毕后,抽查扣件,以确保施工安全。

8)梁底钢管支撑采用双排,确保有足够的强度和刚度。一层梁板的顶撑要支在坚实、严整,并有排水措施的基层上,并铺碎石,顶撑下垫50厚跳板,上面放铁靴脚,并将钢管插在靴脚上。全部连接扣件必须拧紧,用测力板测定,每个螺丝紧固力应控制在40-50N范围内。

5、模板具体支模方法:

1)阳角处理方法:主要是柱、剪力墙阳角。保证角方正,垂直和不漏浆,主要采用拉杆和90×90mm木方作竖压杆,用钢管作横拉杆,梁、板模板支设前应先将梁、柱、剪力墙交界处的柱、剪力墙头模板支设好,然后再支框架粱、次梁模板。

2)垂直度:柱、剪力墙模垂直度可用拉杆加斜撑加固和控制。拉通线全过程监控,一排柱、剪力墙拉上、中、下3道通线,柱、剪力墙模安装后全面检查纠正,浇灌混凝土时随时校正,混凝土浇灌后1h内再复查,发现有移位立即用斜杆校正。

3)平整度:

模板尽量选用大块板。

加强背楞刚度,加大拉杆直径,以增强模板刚度。

拉通线全过程监控、校正。

所有模板侧向应刨平整,并在模板接缝处均粘上海棉条,以确保拼缝紧密。

施工中发现板缝过大,应贴胶带纸。

粱底变形位移控制:梁底变形位移采用对拉螺栓,把梁双侧模板拉紧。为保证梁侧混凝土平整,对拉螺栓穿硬质套管,粱侧模拆除后,对拉螺栓抽出。

柱、剪力墙模根部漏浆:浇灌楼板前,在柱、剪力墙钢筋上画出标高,楼板用长刮尺把钢筋外100mm范围内抹砂浆找平。模板与楼板不平处垫橡胶条或泡沫塑料条,模板后面再压一条板条,用木楔楔紧。

6、保护模板的拆模方法

1)安装时最后在边角处安装小块三角形或长方形模板。当二道梁之间铺2块大模板,中间可有意铺1条小模,拆模用铁撬先拆出这个小模,然后用木楔楔入大块模,一块一块拆下。

2)拆柱、剪力墙模或板模时均用木楔先楔入,使模板与混凝土表面脱离,再用铁撬撬模。

3)拆模时间按规范要求进行,不得提早拆模。

柱、剪力墙模板合模后,先将柱、剪力墙脚互相搭牢固定,再将两端柱、剪力墙模板找正吊直,固定后,经校正无误后,自下而上地安装柱、剪力墙箍,柱、剪力墙箍每600毫米设一道。
